תהליך הלחמת SMT
ישנם כמה שלבים הנדרשים כדי להלחם SMDs ללוחות. עם זאת ישנן שתי שיטות בסיסיות להלחמה המשמשות. שני תהליכים אלה מחייבים להניח את הלוח עם כללי תכנון PCB שונים במקצת, והם גם דורשים שתהליך ההלחמה של SMT יהיה שונה. שתי השיטות העיקריות להלחמת SMT הן:
הלחמת גל:טכניקה זו להרכבת הלחמים הייתה מהראשונות שהוצגו. זה כרוך באמבט קטן של הלחמה מותכת שזורם החוצה וגורם לגל קטן. הלוחות עם רכיביהם מועברים מעל הגל וגל הלחמה מספק את הלחמה להלחמת הרכיבים. לצורך תהליך זה, יש להחזיק רכיבים במקום, לעיתים קרובות על ידי נקודת דבק קטנה כדי שלא יזוזו במהלך תהליך ההלחמה.
הלחמה חוזרת:זו ללא ספק השיטה המועדפת בימינו. בתוך הרכבת ה- PCB, לוח הלוח מיושם דרך מסך הלחמה. לאחר מכן הרכיבים מונחים על הלוח ומוחזקים במקום על ידי משחת ההלחמה. עוד לפני ההלחמה מספיק להחזיק את הרכיבים במקום בתנאי שהלוח לא מקפיץ או דופק. לאחר מכן מועבר הלוח באמצעות מחמם אינפרא אדום וההלחמה נמסה כדי לספק מפרק טוב למוליכות חשמלית ולחוזק מכני.

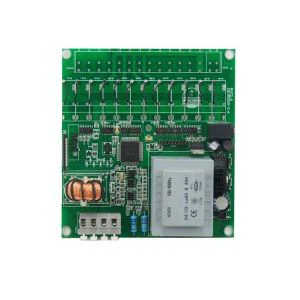

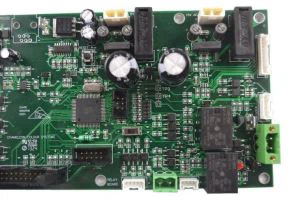

תהליך ההלחמה הוא חלק בלתי נפרד מתהליך הרכבת ה- PCB הכולל. בדרך כלל איכות הרכבת הלוחות מנוטרת בכל שלב והתוצאות מועברות בחזרה לשמירה על אופטימיזציה של התהליך לפלט האיכותי ביותר.
בהתאם לטכניקות ההלחמה הנדרשות להרכבת האלקטרוניקה מושחזות כדי לענות על צרכי SMDs ותהליכים בהם נעשה שימוש.
